Tổng quan

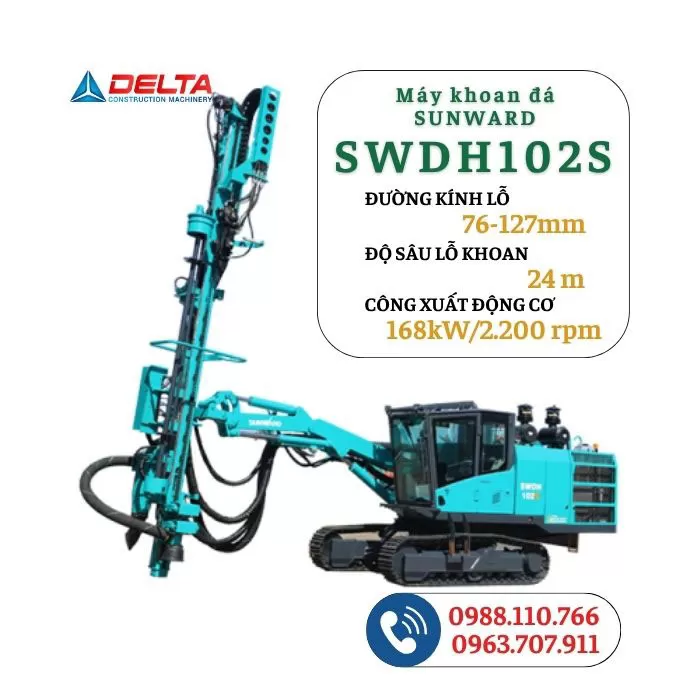

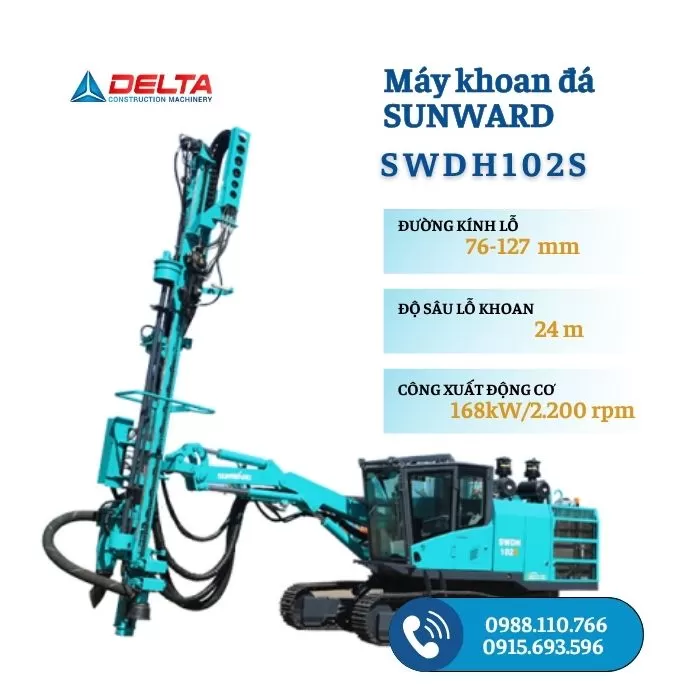

Máy khoan đá thủy lực SWDH102S phù hợp cho các dự án khai thác mỏ quy mô nhỏ–trung bình. Thiết bị xử lý hiệu quả đá cứng đến rất cứng (F10+), đáp ứng tốt nhu cầu khoan nổ mìn tại mỏ đá, công trình giao thông, dân dụng và thủy điện. Máy cho tốc độ khoan nhanh, tiết kiệm năng lượng, vận hành ổn định trên địa hình phức tạp.
Tính năng chính
1. Hiệu suất cao: Khoan nhanh, tiêu hao thấp, làm việc tốt trong đá cứng.
2. Linh hoạt: Leo dốc tốt, di chuyển dễ ở địa hình khó, vận hành ổn định.
3. Động cơ mạnh: Diesel 243 HP, đảm bảo hoạt động bền bỉ, liên tục.
Thông số kỹ thuật
|
Các thông số chính |
SWDH89S |
SWDH102S |
SWDH115F |
|
|
Tham số hoạt động |
||||
|
Phạm vi lỗ |
mm |
64-115 |
76-127 |
76-127 |
|
Mẫu cần khoan |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
|
Chiều dài cần khoan |
mm |
3660 |
3660 |
3050 |
|
Chiều sâu khoan tiết kiệm |
m |
24 |
24 |
21 |
|
Bộ điều khiển đá thủy lực |
||||
|
Sức mạnh tác động |
KW |
14 |
18 |
20 |
|
Mômen quay |
Hải lý |
700 |
1000 |
1300 |
|
Tốc độ xoay |
Hải lý |
0-180 |
0-150 |
0-175 |
|
Động cơ diesel |
||||
|
Mẫu |
C7.1 |
C7.1 |
QSB4.5 |
|
|
Nguồn |
KW/rpm |
168/2200 |
168/2200 |
97/2200 |
|
Bình nhiên liệu |
- TÔI KHÔNG BIẾT |
450 |
450 |
300 |
|
Máy nén khí |
||||
|
Áp suất |
quán rượu |
8 |
10 |
/ |
|
F.A.D |
m3/phút |
8 |
10 |
/ |
|
Mũi khoan |
||||
|
Loại |
Tay gập |
Tay gập |
Một tay thẳng |
|
|
Góc nâng |
o |
+70~-10 |
+70~-10 |
- 30~+45 |
|
Góc gập |
o |
65 đến 165 |
65 đến 165 |
/ |
|
Góc xoay |
o |
+20~-30 |
+20~-30 |
+30~-30 |
|
Nâng cao Phần |
||||
|
Độ dài tiến |
mm |
7300 |
7300 |
6700 |
|
Đột quỵ bù trừ |
mm |
1200 |
1200 |
1200 |
|
Góc tiến |
o |
140 |
140 |
140 |
|
Góc lật |
o |
-20 ~ 90 |
-20 ~ 90 |
-20 ~ 90 |
|
Tốc độ tiến tối đa |
m/s |
0.8 |
0.8 |
0.8 |
|
Tối đa Lực đẩy |
KN |
25 |
25 |
25 |
|
Khả năng đi lại |
||||
|
Tốc độ đi lại tối đa |
km/h |
4.2 |
4.2 |
4.2 |
|
Tối đa Lực kéo |
KN |
100 |
100 |
80 |
|
Khả năng vượt dốc |
o |
25° |
25° |
25° |
|
Góc xoay khung xích |
o |
- 7~+12 |
- 7~+12 |
- 10~+10 |
|
Khoảng hở mặt đất của khung |
mm |
400 |
400 |
400 |
|
Kích thước |
||||
|
Trọng lượng |
kg |
15000 |
15000 |
12000 |
|
Chiều dài*rộng*cao (làm việc) |
m |
92x2,6x8,6 |
92x2,6x8,6 |
6,68x2,42x7,98 |
|
Chiều dài*rộng*cao (vận chuyển) |
m |
11,2x2,6x3,5 |
11,2x2,6x3,5 |
|
